我们就根据施工流程，梳理一下BIM的应用点。
-
01 建设现场模拟
项目建设早期，可利用BIM展示项目。让业主和访客在项目建设完成前，提前看到项目建成落地的状态。
-
02 施工放线指导

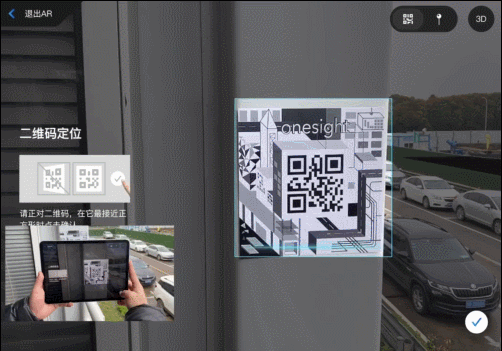

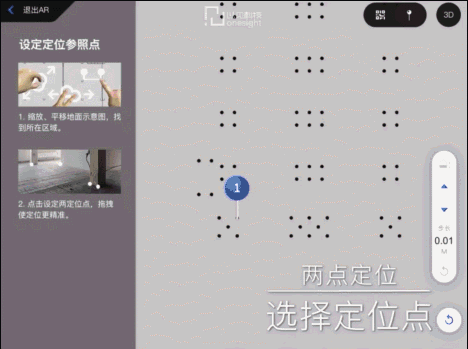

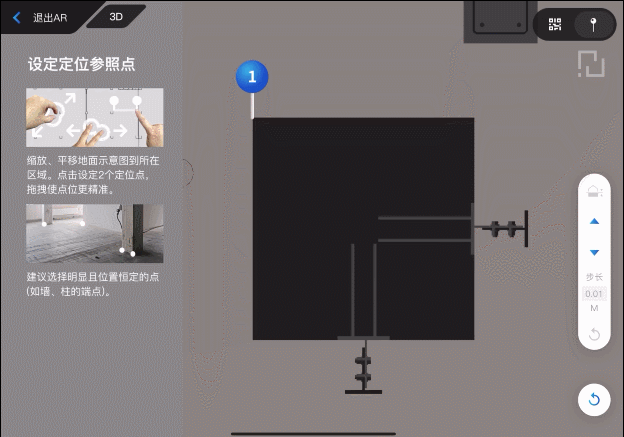

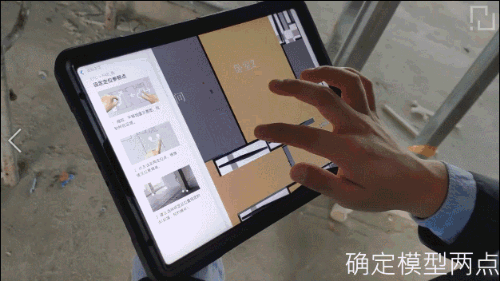

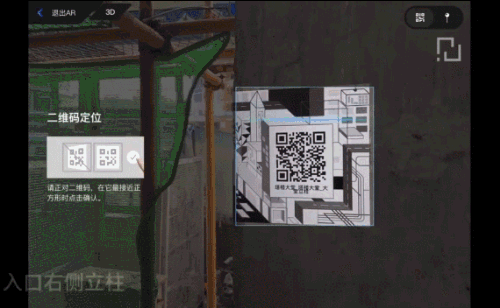

在正式施工开始前，利用BIM+AR技术将BIM模型叠加在施工现场。根据模型在现场确定点，并以此为依据进行拉线放线。
通过BIM模型，我们实地获得桩基点位，并根据模型进行定点划线。借助BIM的优势，用传统方式原本需要2天的承台开挖前放线可以在1小时内完成，大大提高了施工效率。
- 03 预埋回填前校核

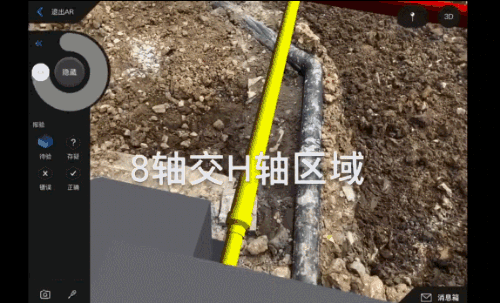

在预埋管线阶段，回填前对施工进行校核可以很大程度上减少返工损失。
在以见之前的一个项目中，在仅3000平左右的工地现场就发现78处现场施工与设计模型的偏差。而使用BIM验收及时发现这些偏差并进行调整，在预埋阶段确保了竣工模型和现场的一致性。
-
04 钢结构安装校核

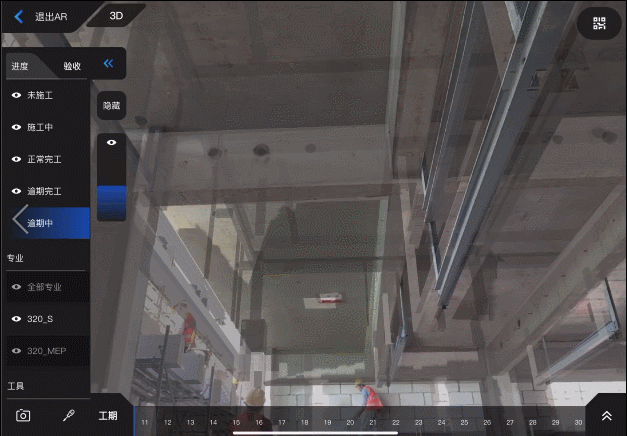

在施工过程验收中，BIM+AR可以将BIM模型和现场实时比对，发现现场构件位置和模型的偏差，比如错装、漏装等问题，并进行标注，与业主或施工方及时协商解决。BIM模型和施工的对应情况一目了然。通过BIM校核，能在竣工验收前提前发现施工错误，减少返工成本。
-
05 土建验收
施工时，土建方面也会存在施工疏漏，可以通过BIM验收比对查验。
横梁上本应该有三个孔洞，实际上最右边缺少一个。利用BIM模型，验收时间被缩短至30分钟，验收可靠度史无前例地提高了，为机电环节提前做了准备。
-
06 机电管综安装工程

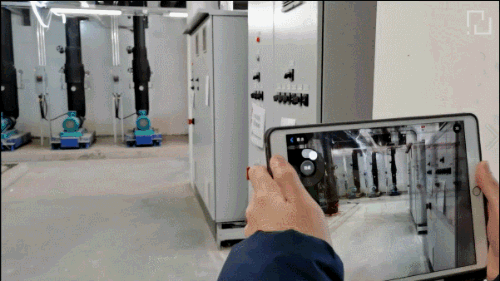

在机电管综安装工程中，BIM的应用包含两个方面：指导和验收机电管综安装工程。指导即利用BIM+AR在现场放线安装。使用BIM验收，可以通过调整移动设备中的模型透明度，查看模型中外露管线和隐藏管线的位置，在建设的不同阶段实时跟进比对观察，改进更新，保持设计和施工的一致性。
-
07 装饰工程校核
使用BIM验收装饰工程，可以直观地看出设计和施工不一致的地方；也可以通过监控远程监察施工进度和完整度，保持装饰工程的完整性。
我们可以看到按照设计进行的施工完成后的状态，并将其与目前的施工状态进行比对，即可知道施工及材料选用的正确性。
除此之外，本期我们还将分享一个新的应用点——施工改造。
选择工业厂房项目来讨论改造BIM施工应用，是因为工业改造项目特有的需求和痛点：
1 缺乏可靠的设计输入
有多少竣工BIM和现场是一致的呢？或许会有业主会这样认为，但生产BIM的人肯定不敢打这个包票。如果事后用施工助手来对比竣工模型和现场的差距，业主一定会大吃一惊。
除了有BIM的项目，更多的改造项目在建设初期是没有BIM投入的。业主或许会说，我有竣工图纸。但竣工图的情况其实没有比竣工BIM更好。
现状如此，改造项目可靠的设计输入又从哪里来呢？
2 需求点云扫描

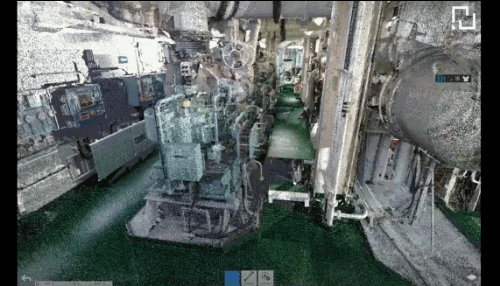

点云扫描无疑是目前改造项目最可靠的环境采集方式。点云模型采集之后，作为环境输入文件，需要经过逆向建模，即将部分环境点云模型“创建”成BIM构件。再在此基础上进行改造的BIM设计。
3 改造周期越短约好
工业设施的改造，势必造成一段时间内的生产能力下降甚至停产。由于改造周期耽误的生产能力是业主直接的经济损失。如果由于设计偏差导致工期延误，比如预制管线现场无法安装，会对业主造成巨大的经济损失。
BIM+AR在改造项目上的应用，是将改造BIM模型“摆放”到项目现场，参照现场已有环境，进行三维模型与现场实物的干涉检查。创造性地利用AR技术将BIM模型在构件生产制作或加装改造之前，先“还原”到环境中，在改造现场提前做double check，及时发现设计问题并调整，从源头避免改造项目延期。
