传统的过程施工验收一般包括总包自检、监理再检、业主抽检。
总包自检常常是拿着图纸走一圈。在总包看来，自己建造出来的总归不会有错，这样自检这一环节难免流于形式。
行业内，监理夹在施工单位和业主之间，虽然有“盖章”的权力，但是多数时候扮演的还是“和事佬”的角色。因为在验收过程中，发现现场与图纸有出入是一件麻烦事——图纸和施工现场二者势必有一个需要进行改动。如果改现场，总包不乐意；改图纸，设计又不乐意。工作难以进行，又需要给业主结果，睁一只眼闭一只眼就成了监理的工作常态。
而即使业主亲自到施工现场验收，也因为专业水平有限、读图能力有限，没有办法真正看到现场的漏洞和偏差。
传统的施工验收效率低，不易发现错漏，甚至时有验收走形式、走过场，有选择性地领业主检验，有意识地掩盖错误的情况发生。过程没有发现，事后有发现时因为需要的返工成本太高，也不敢说，这样的错漏便始终存在，最后甚至成为安全隐患。
施工验收真正的意义本该是发现施工中的错误，减少甚至消除实地和图纸的偏差，让竣工图真实地反映建筑，为之后的运维提供依据。传统的施工验收并没有实现验收的意义。
BIM的介入，对验收有什么帮助呢？
首先，BIM的介入一定让会验收变得更加直观。在BIM中，用料的材质、设计的细节……都能具体体现，明确了施工的标准。BIM的使用既提升了检验时的观感，也减少了读图所需的专业能力，降低了验收的行业壁垒，有利于业主等方的现场检查。
BIM轻量化能否真正帮助验收？
不能。传统模式下，验收人员拿图纸比对，BIM轻量化后则用手机里的模型比对。原来是抬头看看现场，再低头看看图纸；现在是抬头看看现场，低头看看手机。看起来从图纸到模型是发展了，但建筑内各构件的尺寸、位置没有对应，现实和虚拟的边界没有突破，依旧不能看出什么问题。

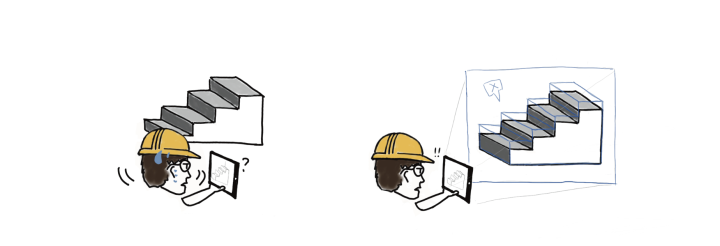

BIM轻量化 & BIM+AR验收
如何实现BIM和现场叠在一起？——BIM+AR验收
上一集我们提到，通过解决“虚拟模型坐标系与真实空间坐标系的对应关系”和“现实空间中虚拟模型尺寸的1:1还原”两个问题将虚拟模型嵌入物理世界。这一集我们继续展开。
视频中主要展示了两点定位和二维码定位，这两种方式都是通过建立空间坐标系实现模型和工地的叠合。在进行验收时，用户使用的移动设备后的摄像头会随时捕捉环境的特征点，并通过光学映射和数学计算，建立起和移动设备绑定的、实时更新的相机坐标系。
随着用户在建筑环境中的走动，越来越多的环境特征点将被采集，并与真实世界坐标体系绑定，移动设备能够感知并捕捉到一个和真实建筑体量、位置、尺寸一致的特征点集束，并将屏幕上需要绘制出的虚拟模型位置与这些特征点集束进行配准，使移动设备的相机坐标系和真实世界坐标系位置关系一一对应。
以见通过领先的计算机视觉技术，对建筑的角点、边缘等纹理特征丰富的位置进行捕捉，建立半稠密的点云图，并将虚拟的BIM模型通过特征匹配和坐标系对齐的方式，与真实建筑空间匹配，取得了现在BIM+AR的技术效果。
通过BIM+AR技术，验收人员走到什么位置，就可以看到模型上对应位置的数据和信息。通过调整透明度，检查施工构件间的结构是否和设计一致，通过拍照截图，记录不相符的部分，将问题在APP内标注，方便事后看板整理。
接下来我们可以通过几个具体的应用点来认识BIM验收。
1、 钢结构安装校核
其主要内容包括安装复核预制构件，复核领料尺寸和安装方向以及复核辅助加强结构的安装完整性。
通过钢结构安装校验，项目中缺少的钢结构、错装的钢结构一目了然。及时发现并解决问题，减少了后期校验再发现可能增加的返工成本，同时减少了建筑的安全隐患。
2、 机电管综安装工程
其内容包括支吊架定位划线、间距复核，多层管分层安装指导、复核，预留洞口定位指导、复核和隐蔽管线划线、开槽、复核等。
在机电管综安装工程中使用BIM验收，可以直观地进行模型和现场的偏差校核，对发现的问题进行及时标注，并商讨解决方案。可以在施工现场更全面地落实设计，甚至优化设计，保持设计和施工的一致性。
3、 装饰工程校核
装饰工程校核是指精装BIM模型远程监控校核。
很多设计模型中，装饰工程也包含着设计师的巧思。而在施工现场这些精美的设计常常会被无视甚至破坏，十分可惜。利用BIM验收，可以通过监控远程监察施工进度和完整度，保持装饰工程的完整性。
验收是施工中关键的一环，而现在行业内验收的乱象也让我们惋惜。在验收中使用BIM本就是为了解决其中的问题，提高验收的效率，而AR能够真正地将施工验收中的BIM落到实处。
