如何利用RTK结合AR定位BIM模型，让工程项目可视化？

城市建设中基础设施是关键，然而在以往的施工过程中，一些意外挖断地下管网的事故不时出现，如今，城市建设进入快速发展时期，“如何进行城市地下管线最有效的管理与建设”是当前的一项重要课题

使用BIM+AR室外管线定位技术，它可以降低甚至避免此类事件的发生。在开挖前，已经对之前被“埋起来”的地下管网情况一目了然，可以很清楚地知道施工范围在哪里，应该挖多深，避免管道被挖破的风险。

需要解决几个关键问题：第一，如何在室外做精准定位；第二，快速找到施工位置；第三，数据采集保存留档。

为了解决上述问题，我们研发的RTK定位设备，是结合了我们BIM+AR的软件。

在市政工程建设中，它不仅可以辅助定位，同时这些定位的数据，还能实时连接传达到我们的AR软件中。

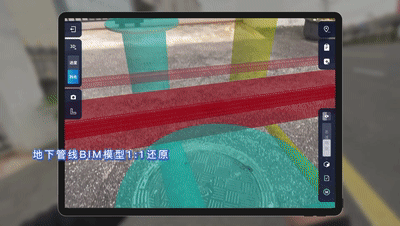

在软件中，精准的定位数据，和BIM模型数据，自行进行解算、匹配、对应处理，之后返还给我们的就是，高精度定位处理后的可视化BIM模型，1:1的还原在实际施工现场，这对市政工程中是有着很大的指导意义。

一：模型准备-基点设置

• Revit中打开“场地”中的“项目基点

• 点击项目基点后，拖拽到已测得定位信息的点位处

• 在“全局参数属性” 中，设置”经度“、”纬度“、”高程“。

• Revit中能以项目基点到项目基点的链接方式对齐。完成后上传一见AR平台

二：上传模型

将准备好的地下管网各个专业的BIM模型上传至「一见AR智慧城市」WEB端后台。

三： 一见AR智能定位——将BIM模型1:1还原现场

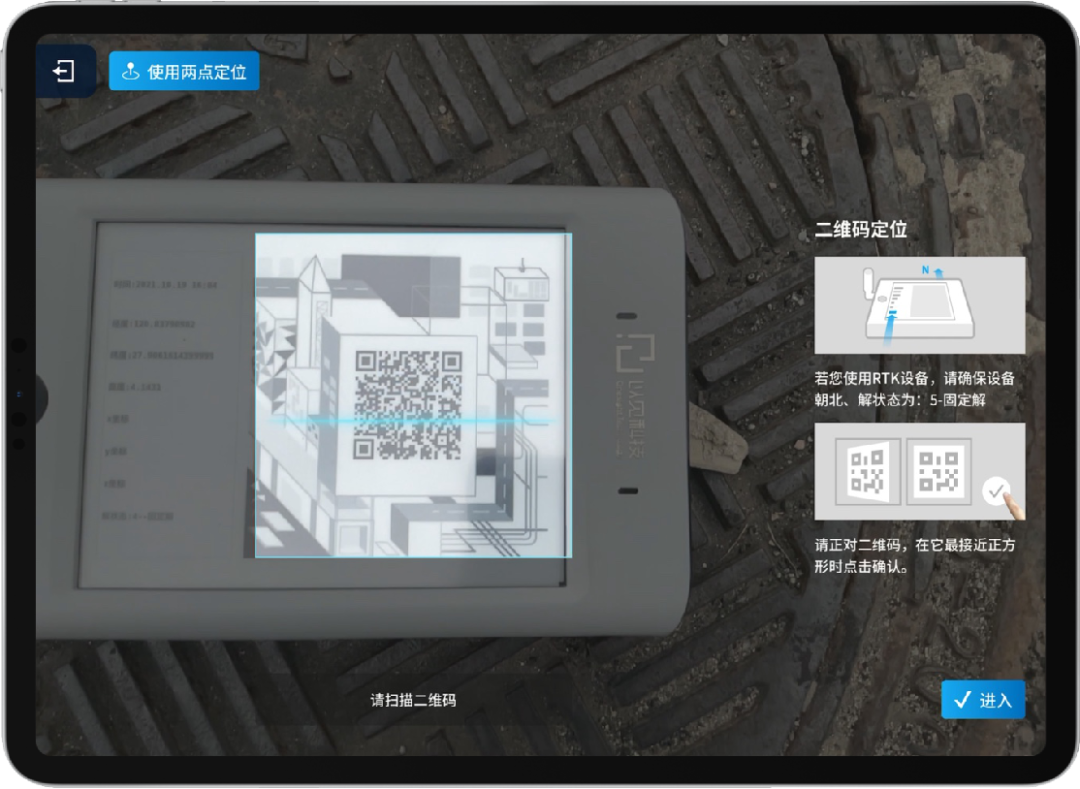

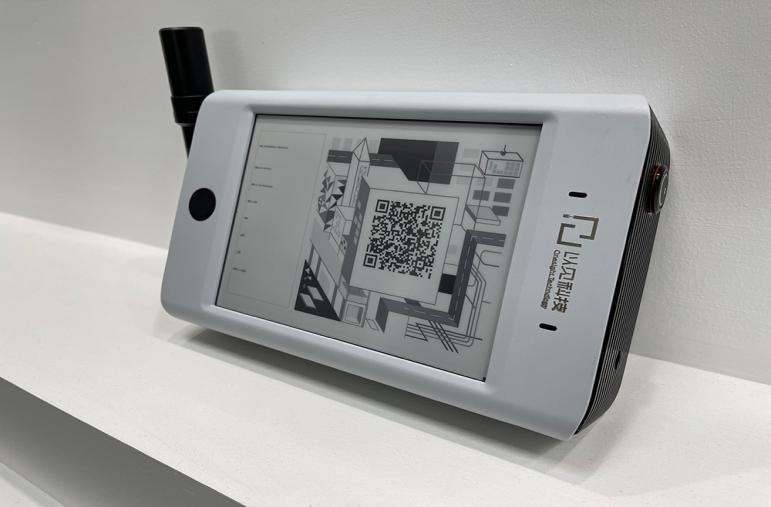

在施工现场，需要将RTK设备朝北放置在地上，然后打开一见AR智慧城市软件，扫描RTK定位设备上的二维码，即可将地下官网模型1：1投射在施工现场（详细一见AR智能定位设备的技术原理，可以参考：精度厘米级，高效的室外智能定位设备——专访以见科技CTO蒋童）。BIM技术人员与施工人员通过现场还原的可视化模型，可以更直观的了解施工管线位置、走向等信息。

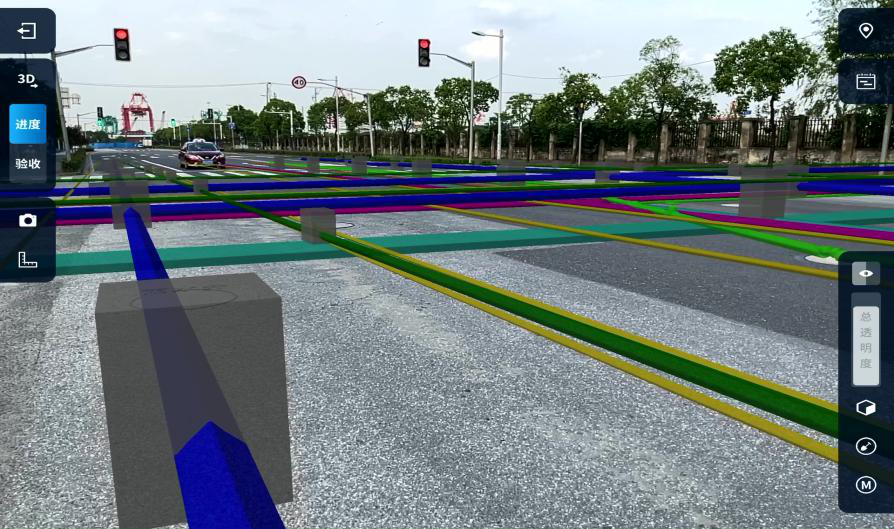

可通过AR软件点击构件，能清晰查看构件相关BIM属性信息。针对现场位置偏差校验可提交整改单进行信息协同管理。

建筑工程在场地施工过程中，对预埋地下的管线，我们分别应用BIM+AR的方式进行技术分享

一：管线安装回填校验

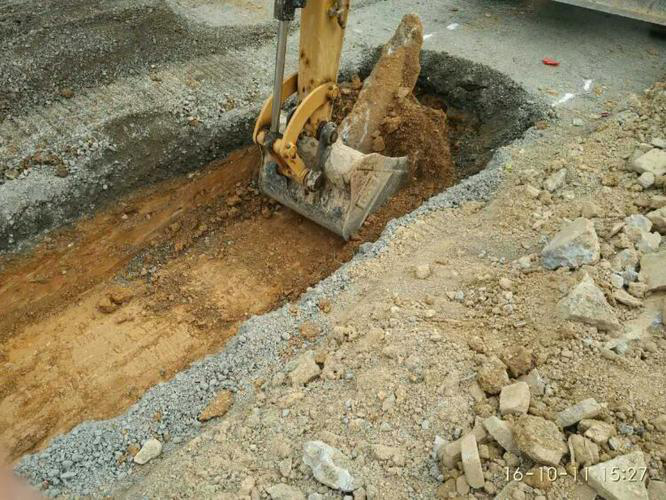

用一见AR智能定位设备，通过地理信息坐标（经纬度）定位预埋管线BIM模型。利用管线走向撒粉划线，指导场地管槽开挖

二：管线安装施工交底

用一见AR智能定位设备，通过地理信息坐标（经纬度）定位预埋管线BIM模型。利用定位可视化的模型指导管线、管附件等安装。

三：管线安装回填前校核

用一见AR智能定位设备，通过地理信息坐标（经纬度）定位预埋管线BIM模型。比对现场安装与模型的偏差，用于调整竣工BIM模型。

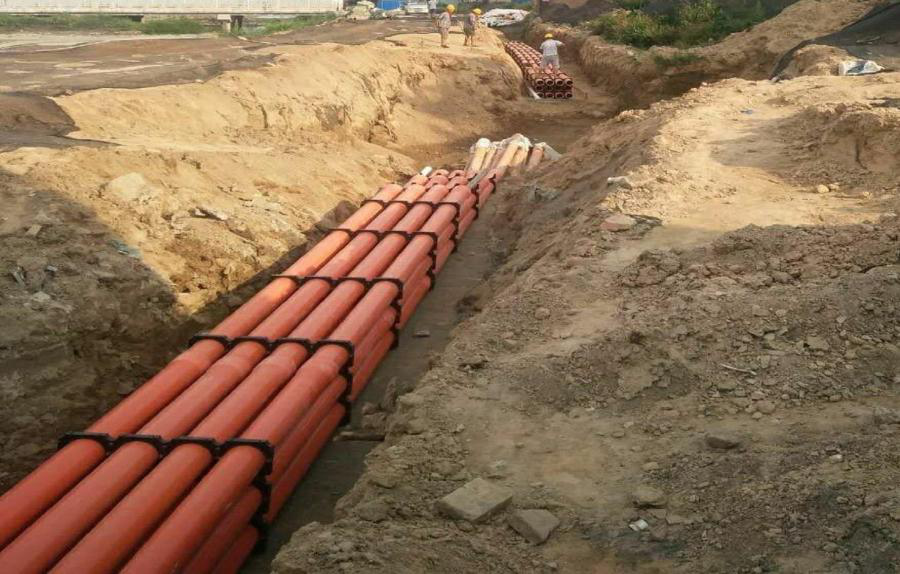

四：隐蔽工程定位可视化

在运营维护阶段，定位预埋管线BIM模型。实现竣工BIM模型可视化运维。

最后，如果您对BIM+AR室外管线定位技术感兴趣，欢迎联系以见科技，咨询获得更多产品信息及获取试用。
